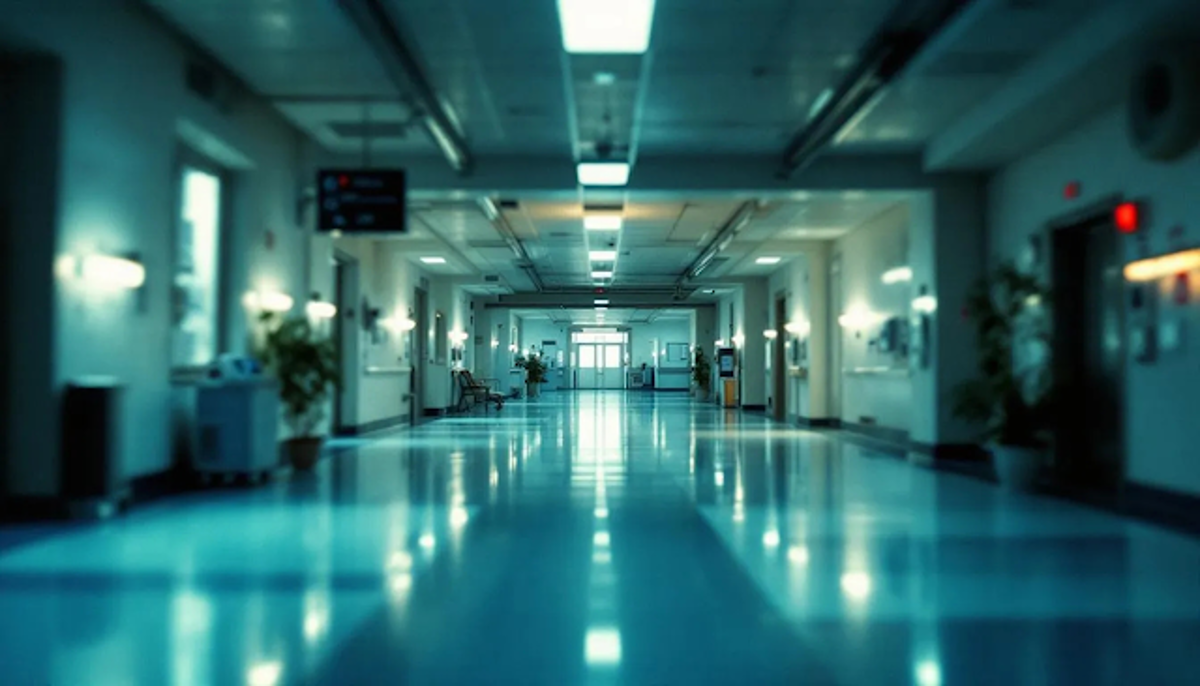

Mengen nach dem Standort aus dem IFC-Modell – Jorvi-Krankenhaus, HUS

"Auf der Baustelle nutzt der Elektroinstallateur kontinuierlich modellbasierte Mengen nach Taktbereichen, um die Materiallieferungen zu verwalten. Dadurch wird sichergestellt, dass die richtige Menge bestellt wird und sich keine überschüssigen Materialien unnötig ansammeln."

Juho Kuokkanen, Quattroservices Oy, Baustelle des Jorvi-Krankenhauses.

Der Hauptauftragnehmer für dieses Projekt des HUS Helsinki University Hospital in Espoo ist SRV, ein weltweit führendes Unternehmen im Bereich der fortschrittlichen Nutzung von Building Information Modeling (BIM). Für das Jorvi-Krankenhausprojekt nutzt SRV einen standardisierten und automatisierten BIM-Datenanreicherungsprozess, der auf der Simplebim-Software basiert.

Als wichtiger Bestandteil dieser BIM-Datenverarbeitung werden alle BIM-Modelle automatisch mit Standortdaten angereichert. Je nach Größe des Modells dauert die Verarbeitung zwischen wenigen Minuten und bis zu zwanzig Minuten und wird regelmäßig auf jede neue Version der IFC-Modelle angewendet. Die angereicherten Modelle werden automatisch in einem dafür vorgesehenen Projektordner gespeichert. Dadurch wird sichergestellt, dass die vor Ort verwendeten standortbezogenen Mengendaten stets auf dem neuesten Stand sind.

Die Pläne für das Jorvi-Krankenhaus umfassen insgesamt fast 30 IFC-Modelle. Der Vorteil der automatisierten Standortverarbeitung und Mengenerzeugung mit Simplebim ist erheblich, insbesondere da vor Ort die Taktfertigung zum Einsatz kommt. Das Gebäude ist in über 200 Taktbereiche unterteilt, nach denen die Mengen berechnet werden.

Wie Standortanreicherung in der Praxis funktioniert

Simplebim bietet zwei Hauptwerkzeuge zur Anreicherung von Modellobjekten mit Standortdaten: Standortprismen und das Proximity-Werkzeug. Im Projekt Jorvi Hospital wurden Standorte mithilfe von Prismen implementiert.

Standortprismen sind 3D-Objekte, die ein oder mehrere Standortattribute enthalten, wie z. B. Daten zu Abschnitten oder Taktbereichen, die den Teilen innerhalb des Prismas zugewiesen werden. Diese Prismen können auch Objekte schneiden, die ihre Grenzen überschreiten oder in mehrere Prismenbereiche fallen. Simplebim berechnet automatisch die Mengen für alle Objekte auf der Grundlage ihrer Geometrie neu – das bedeutet, dass auch geschnittenen Objekten Mengen auf der Grundlage ihrer neuen Geometrie zugewiesen werden.

Ein Standortprisma kann ein vorhandenes Objekt im Modell oder eine separate IFC-Datei sein, die nur die modellierten 3D-Standortobjekte enthält. Dieselbe Standortprisma-Datei kann auf alle Projektmodelle angewendet und für jede Revision im gesamten Projekt wiederverwendet werden. Wenn sich das Design ändert, können die Standortprismen einfach aktualisiert werden. Verarbeitete Modelle machen es auch einfach, falsche Standortzuweisungen visuell zu erkennen.

Juho Kuokkanen, Quattroservices Oy, Jorvi Hospital construcion site.

„Es kam einige Male vor, dass Materialien aus dem nächsten Taktbereich in der Bestellung landeten – daher stimmten die Taktdaten nicht immer vollständig mit den neuesten Layoutänderungen überein. Trotzdem waren die Standortdaten sehr nützlich, und ich hoffe, dass wir sie auch in zukünftigen Projekten zur Verfügung haben werden.“

Standortbezogene Mengenangaben unterstützen eine Vielzahl von Anwendungsfällen

Während des gesamten Projektlebenszyklus besteht ein hoher Bedarf an verschiedenen Arten von standortbezogenen Mengenangaben, da die meisten Anwendungsfälle mit Mengenangaben zu tun haben. Das Modell sollte sich leicht in geeignete Teile aufteilen lassen, je nach Rolle oder Aufgabe des Benutzers. Die standortbezogenen Mengenanforderungen für die Kostenschätzung oder das Genehmigungsverfahren unterscheiden sich stark von denen der Taktfertigung, die sich wiederum von den Anforderungen während der Wartung unterscheiden.

Im Laufe des Projekts möchte eine Partei möglicherweise Mengen nach Etagen, eine andere nach Abschnitten oder Gussflächen und wieder eine andere nach Wohnungen, Räumen oder Reinigungs- und Mieterflächen. Mit Simplebim kann ein einzelnes Modell mit mehreren sich überschneidenden Standortprismen angereichert werden, sodass dasselbe IFC-Modell für viele verschiedene Anwendungsfälle verwendet werden kann. Hier ist ein Beispiel:

„Unser Team hat bei der Überprüfung des endgültigen Finanzberichts für den Trockenbau-Subunternehmer im Rahmen des Jorvi-Krankenhausprojekts mitgewirkt. Wir haben das neueste Architekturmodell um Schnitte ergänzt und die Mengen der Trockenbauelemente nach Standort extrahiert. Diese wurden mit den vom Auftragnehmer gemeldeten Mengen verglichen. Es war großartig zu sehen, dass die Ergebnisse übereinstimmten.“

Immer in Eile

In den meisten Fällen werden Mengenangaben sofort benötigt. Idealerweise sollten sie direkt aus dem Modell nach Standort extrahiert werden können. Es ist jedoch unrealistisch, von Designern zu erwarten, dass sie für jedes Objekt detaillierte Standortdaten zuweisen und pflegen. Die Person, die die Daten verwendet, ist oft der beste Experte, um Standortgrenzen zu definieren, zu benennen und zu aktualisieren.

Hier kommt Simplebim ins Spiel: Mit der Desktop-Version kann jeder ein Modell mit den benötigten Standortdaten anreichern. Der Workflow ist mit dem Datenfluss-Tool schnell und einfach: Öffnen Sie einfach das IFC-Modell, importieren oder wählen Sie die Standortprismen aus, reichern Sie das Modell an und exportieren Sie das angereicherte IFC.

Wenn die Anzahl der Modelle und Verarbeitungsaufgaben zunimmt, ist es am besten, auf die Automatisierung von Simplebim Cloud umzusteigen, wie es beim Jorvi-Krankenhaus-Projekt geschehen ist. In dieser Konfiguration erfolgt die Anreicherung automatisch mithilfe von Regelsätzen und Skripten – ohne dass Modelle geöffnet werden müssen. Es handelt sich um eine schnelle, skalierbare Lösung für die Verarbeitung großer Datenmengen.

Denken Sie groß

SRV hat sich zu einem führenden Unternehmen bei der Skalierung der Nutzung von BIM-Datenverarbeitungsumgebungen entwickelt. Die Verarbeitung von IFC-Modellen ist bei allen Projekten des Unternehmens zur Routine geworden. In der Praxis durchlaufen fast alle Projekte eine Verarbeitungs-Pipeline, in der jedes IFC-Modell und jede Revision mithilfe der Simplebim Cloud-Automatisierung angereichert wird. Insgesamt durchlaufen jedes Jahr rund 100 Projekte diesen Prozess. Das sind fast tausend verarbeitete IFC-Modelle pro Monat.

Über die Standortanreicherung hinaus werden die IFC-Modelle mehreren zusätzlichen Anreicherungen unterzogen, um die modellbasierte Mengenverwendung projekt- und teamübergreifend einfach und konsistent zu gestalten. Das Ziel ist es, eine standardisierte Erfahrung von Projekt zu Projekt zu schaffen – unabhängig vom Designer oder der ursprünglichen Modellierungssoftware.

Beispielsweise werden Datenfelder in IFC-Modellen automatisch standardisiert, sodass Objektdaten immer in derselben Struktur gespeichert werden. Ein weiteres Beispiel ist die Anreicherung von Modellen mit produktionsbasierten Gruppierungen, wodurch Mengenermittlungen und Analysen wesentlich einfacher werden als bei der direkten Arbeit mit ursprünglichen IFC-Modellen, die oft wie Detektivarbeit anmutet.

Heini Kiviranta, BIM team leader, SRV Oy

„Nachdem wir nun seit über 10 Jahren die IFC-Standardisierung und -Anreicherung nutzen, gibt es kein Zurück mehr zur Verwendung von Original-IFC-Dateien in Projekten.“

Alle Anreicherungen im Datenaufbereitungsprozess von Simplebim Cloud sind regelbasiert und daher flexibel – sie passen sich automatisch an, wenn sich Entwürfe weiterentwickeln. Die angereicherten Daten werden direkt in die IFC-Datei geschrieben, sodass sie mit dem Modell verbunden bleiben und in jeder kompatiblen Software verwendet werden können.

Wie wir bei Datacubist gerne sagen: Wenn Modelle mit Simplebim angereichert und standardisiert werden, arbeiten alle anderen Tools noch besser.

Über die Autorin

Maria Lennox ist Leiterin der BIM-Datenproduktentwicklung bei Datacubist und seit langem eine Pionierin im Bereich BIM-Datenmanagement.

Als ausgebildete Architektin verfügt Maria über mehr als 30 Jahre Erfahrung in der Bauindustrie und hat mit großen nordischen Unternehmen zusammengearbeitet. Bei Datacubist konzentriert sie sich auf die Entwicklung skalierbarer Datenprodukte und Arbeitsabläufe, die IFC-Daten strukturierter, konsistenter und für alle nutzbar machen.
