Aber es ist bereits da! …oder „Mit abgeleiteten Objekten Dinge sichtbar machen“.

Autor: Jiri Hietanen, CEO und Mitbegründer von Datacubist

Andere entscheiden

Stellen Sie sich einen Architekten vor, der eine Innenwand modelliert, und einen HLK-Konstrukteur, der einen Kanal modelliert. Beide nutzen ihr Fachwissen, um Entscheidungen über das zu treffen, was sie modellieren, d. h. die Wand und den Kanal. Was sie jedoch gemeinsam tun, ohne sich dessen unbedingt bewusst zu sein, ist eine Entscheidung darüber, wie der Kanal mit der Wand in Beziehung steht. Zu diesem Zeitpunkt ist also bereits eine Entscheidung über die Beziehung zwischen der Wand und dem Kanal getroffen worden.

Wir machen abgeleitete Objekte einfach sichtbar

Als Nächstes finden wir eine Kollision zwischen der Wand und dem Kanal, die unmittelbar nach der Modellierung beider Objekte entstanden ist. Das Auffinden der Kollision hat die Kollision nicht verursacht, denn sie würde auch dann bestehen, wenn wir sie nie gefunden hätten. In Simplebim erstellen wir einfach ein neues Objekt, das die Kollision darstellt – das „abgeleitete Objekt”. Wir nennen dieses Objekt abgeleitet, weil es aus den Informationen und Entscheidungen abgeleitet ist, die bereits im Modell vorhanden sind. Mit diesem abgeleiteten Objekt machen wir die Kollision sichtbar, wir verwandeln sie in etwas, das wir visualisieren können und das eigene Eigenschaften und Beziehungen hat.

Kollisionen kratzen nur an der Oberfläche

Nun fragen Sie sich vielleicht, wie sich dies von der Kollisionserkennung unterscheidet? Die Kollisionserkennung ist zwar nützlich, aber von Natur aus eine negative Aufgabe, da ihr Hauptzweck darin besteht, Probleme zu finden, die behoben werden müssen. Abgeleitete Objekte sind positiv, da sie uns nicht nur dabei helfen, Probleme zu finden, sondern auch Dinge sichtbar machen, die benötigt werden, die wir wissen müssen und die Teil eines guten Designs sind. Leitungen müssen oft durch Wände geführt werden, und wir müssen nur wissen, wo und wie, was uns in diesem Fall abgeleitete Objekte verraten. Es kann Durchführungen geben, die am besten vor Ort hergestellt werden, beispielsweise mit einem Bohrer. Es kann andere Fälle geben, in denen Durchführungen vorgefertigt werden sollten, beispielsweise das Ausschneiden größerer Öffnungen in Gipskartonplatten, bevor diese installiert werden. Und es kann Fälle geben, in denen die Durchdringung ein zusätzliches Teil erfordert, wie z. B. eine Brandschutzklappe, wenn ein Kanal durch eine Wand mit einer höheren Feuerwiderstandsklasse verläuft.

Die Vorteile des Austauschs und der Anreicherung abgeleiteter Objekte

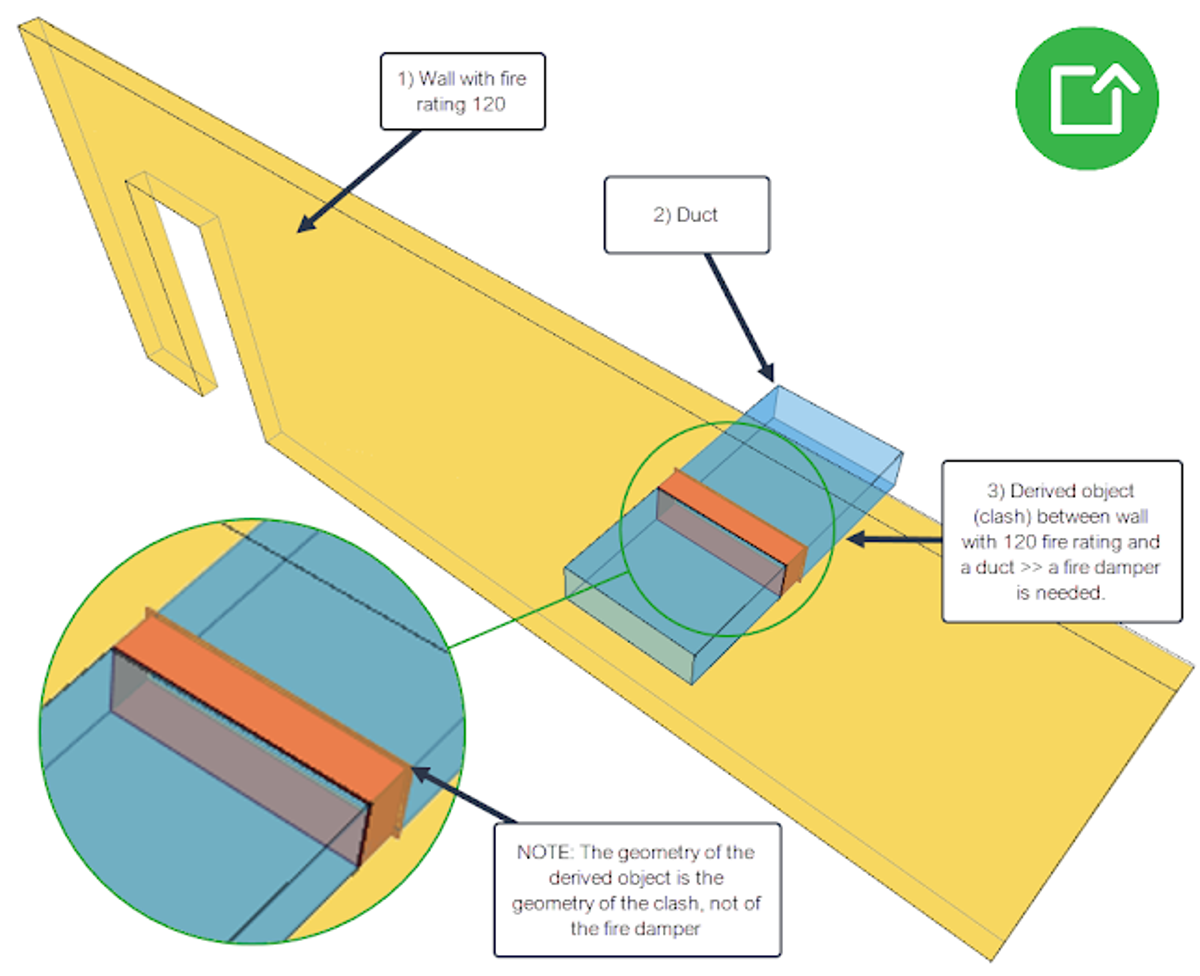

In Simplebim sind abgeleitete Objekte wie alle anderen Objekte. Das bedeutet, dass diese abgeleiteten Objekte zurück in IFC exportiert und in anderen Anwendungen für Mengenermittlung, Terminplanung, 4D, Baustellenmanagement usw. verwendet werden können. Die Geometrie des Kollisionsobjekts ist die tatsächliche Geometrie der Kollision, für die Abmessungen, Flächen und Volumen berechnet werden können. Ein abgeleitetes Objekt hat auch Beziehungen zu den Objekten, die „seine Existenz verursachen”, in unserem Beispiel die Wand und der Kanal. Durch diese Beziehungen können alle Informationen aus den „übergeordneten Objekten” in das abgeleitete Objekt kopiert werden. Diese Informationen sind wichtig für die Klassifizierung der abgeleiteten Objekte. Wir könnten beispielsweise den Typ und die Brandschutzklasse der Wand sowie den Typ des Kanals in das abgeleitete Kollisionsobjekt kopieren. Mit diesen Informationen können wir Gruppen verschiedener Arten von Kollisionen erstellen, beispielsweise den Typ und die Anzahl der Brandschutzklappen ermitteln, die wir kaufen, installieren und warten müssen. Der Typ des abgeleiteten Objekts gibt uns auch Auskunft darüber, ob eine Kollision mit anderen Disziplinen koordiniert werden muss, beispielsweise um die strukturelle Integrität sicherzustellen.

Kollisionen sind nur eine Art von abgeleiteten Objekten

Wie Sie bereits an diesem kleinen Beispiel sehen können, gehen abgeleitete Objekte weit über die einfache Kollisionserkennung hinaus, aber abgeleitete Objekte sind auch nicht auf Kollisionserkennungsszenarien beschränkt. Simplebim kann beispielsweise abgeleitete Objekte für Raumflächen erstellen. Hier bedeutet die Tatsache, dass sowohl ein Raum als auch eine Begrenzungswand vorhanden sind, dass auch eine Fläche zwischen dem Raum und der Wand vorhanden sein muss. Die Entscheidungen über den Raum und die Wand wurden bereits vom Architekten getroffen, und die Aufgabe von Simplebim besteht lediglich darin, das unvermeidliche Ergebnis dieser Entscheidungen sichtbar zu machen. In diesem Fall kann das abgeleitete Objekt beispielsweise seine Fläche kennen und wissen, dass es sich um eine Fläche zwischen einem Büroraum und einer Trockenbauwand handelt. Dies kann zu der Aufgabe führen, diese Fläche weiß zu streichen, wobei das abgeleitete Objekt die Menge und den Ort für diese Aufgabe angibt. Diese Aufgabe kann dann mithilfe des abgeleiteten Objekts in 4D visualisiert und zur Erläuterung der Aufgabe gegenüber den Mitarbeitern verwendet werden. Weitere Beispiele für abgeleitete Objekte sind Fußböden, Decken und Schalungen für Betonierarbeiten.

Es ist bereits vorhanden, aber Sie entscheiden, was es bedeutet

Es ist wichtig zu verstehen, dass abgeleitete Objekte lediglich sichtbar machen, was bereits vorhanden ist. Das Erstellen abgeleiteter Objekte ist keine Designentscheidung und ändert nichts am Design. Wenn wir beispielsweise abgeleitete Objekte für Schalungen erstellen, sieht die generierte Geometrie nicht wie eine Schalung aus. Stattdessen handelt es sich einfach um eine flache Oberfläche des Fundamentobjekts, für das die Schalung erforderlich ist. Ein Flugzeug hat einen Flügel und einen Motor, der am Flügel befestigt ist. Jeder versteht, dass es etwas ganz anderes ist, zu wissen, dass etwas getan werden muss, um den Motor am Flügel zu befestigen, als zu entwerfen, wie der Motor am Flügel befestigt wird. Auf die gleiche Weise sagen abgeleitete Objekte Ihnen, dass etwas getan werden muss, aber sie sagen Ihnen nicht, wie es getan werden muss. Ihre Geometrie gibt den Ort an, an dem etwas geschehen muss, und zeigt an, was geschehen muss, aber in den meisten Fällen repräsentiert die Geometrie nicht das, was geschehen muss. Zusammen helfen Ihnen der Ort, die Geometrie und die Eigenschaften der abgeleiteten Objekte lediglich dabei, die verschiedenen Fälle zu finden und zu entscheiden, wie Sie jeden einzelnen lösen können.

Modelle sind mehr, als Sie sich vorstellen können

Ich hoffe, Sie haben nun ein Gefühl dafür, wie leistungsfähig abgeleitete Objekte sind. Wenn Sie Simplebim zum Erstellen abgeleiteter Objekte verwenden, machen Sie lediglich sichtbar, was bereits vorhanden ist. Sie machen die Konsequenzen von Entscheidungen sichtbar, die bereits von anderen getroffen wurden. Das ist keine Bearbeitung oder Änderung des Entwurfs, es ist nichts Gefährliches und nichts, worüber man sich Sorgen machen müsste. Aber Sie erhalten viel reichhaltigere Informationen, als Sie sich beim Betrachten der Originalmodelle jemals vorstellen könnten. Das ist es, was wir mit Simplebim immer anstreben. Wir nutzen clevere Ideen und clevere Technologien, um den größtmöglichen Nutzen aus einem BIM herauszuholen. Schließlich muss BIM im realen Leben funktionieren, in realen Projekten mit realen Menschen. Dafür brauchen wir praktische Lösungen, die mit den Modellen funktionieren, die wir heute haben. Genau das bietet Ihnen Simplebim mit abgeleiteten Objekten, Proximity-Tools, Standortprismen, Regelbasegruppen und vielen anderen großartigen Ideen.

Über den Autor:

Jiri Hietanen ist Mitbegründer und CEO von Datacubist und der Hauptarchitekt von Simplebim. Als ausgebildeter Architekt verfügt er über mehr als 25 Jahre Erfahrung in den Bereichen IFC, BIM und Softwareentwicklung, wobei sein Schwerpunkt auf der Suche nach neuen Lösungen für skalierbare BIM-Datenverarbeitung, Automatisierung und OpenBIM-Workflows liegt.
