Die neue Version Simplebim 10.1 ist da!

Durch die Erweiterung des bestehenden IFC-Schemas zur besseren Unterstützung von Infrastrukturprojekten, einschließlich Eisenbahn, Straßen, Brücken, Tunneln, Häfen und Wasserstraßen, soll IFC4.3 mehr Infrastrukturbereiche abdecken, um eine umfassende digitale Darstellung und Verwaltung dieser Vermögenswerte zu erleichtern.

Mehrere Länder sind dabei, IFC4.3 verbindlich einzuführen, darunter Großbritannien, Deutschland und die nordischen Länder (Dänemark, Norwegen, Finnland), die bereits führend bei der Einführung von BIM sind.

Die gute Nachricht für unsere Kunden ist, dass Simplebim 10.1 in der Lage ist, IFC4.3 zu lesen und zu schreiben, also die neueste und beste Version von IFC. Aber was bedeutet das wirklich für aktuelle und zukünftige Simplebim-Anwender? Werfen wir einen Blick darauf...

Technischer Überblick über die wichtigsten neuen Funktionen in IFC4.3

Ausrichtungen

Für Infrastrukturprojekte wie Straßen, Eisenbahnen, Brücken und Tunnel ist die Möglichkeit, die Lage von Objekten mit Hilfe von Ausrichtungen zu definieren, von entscheidender Bedeutung. Bei Gebäuden funktioniert die lokale Platzierung mit x-, y- und z-Koordinaten sehr gut, aber bei Modellen, die sich über Dutzende von Kilometern erstrecken können, lässt sich eine präzise Platzierung nur mit Hilfe von Achsen erreichen. Stark vereinfacht ist eine Ausrichtung eine Kurve, und die Position eines Objekts wird durch einen Punkt entlang der Kurve und einen seitlichen Versatz zu diesem Punkt definiert.

Simplebim importiert und exportiert alle Varianten von Ausrichtungen, die in IFC4.3 definiert sind.

Die neue Containment-Struktur

In früheren IFC-Versionen mussten Infrastrukturprojekte die Containment-Struktur von Site-Building-Building-Storys missbrauchen und Elementbaugruppen kreativ einsetzen. Auf diese Weise war es zwar möglich, zweckmäßige IFC-Modelle, z. B. für Brücken, zu erstellen, aber elegant war das nicht

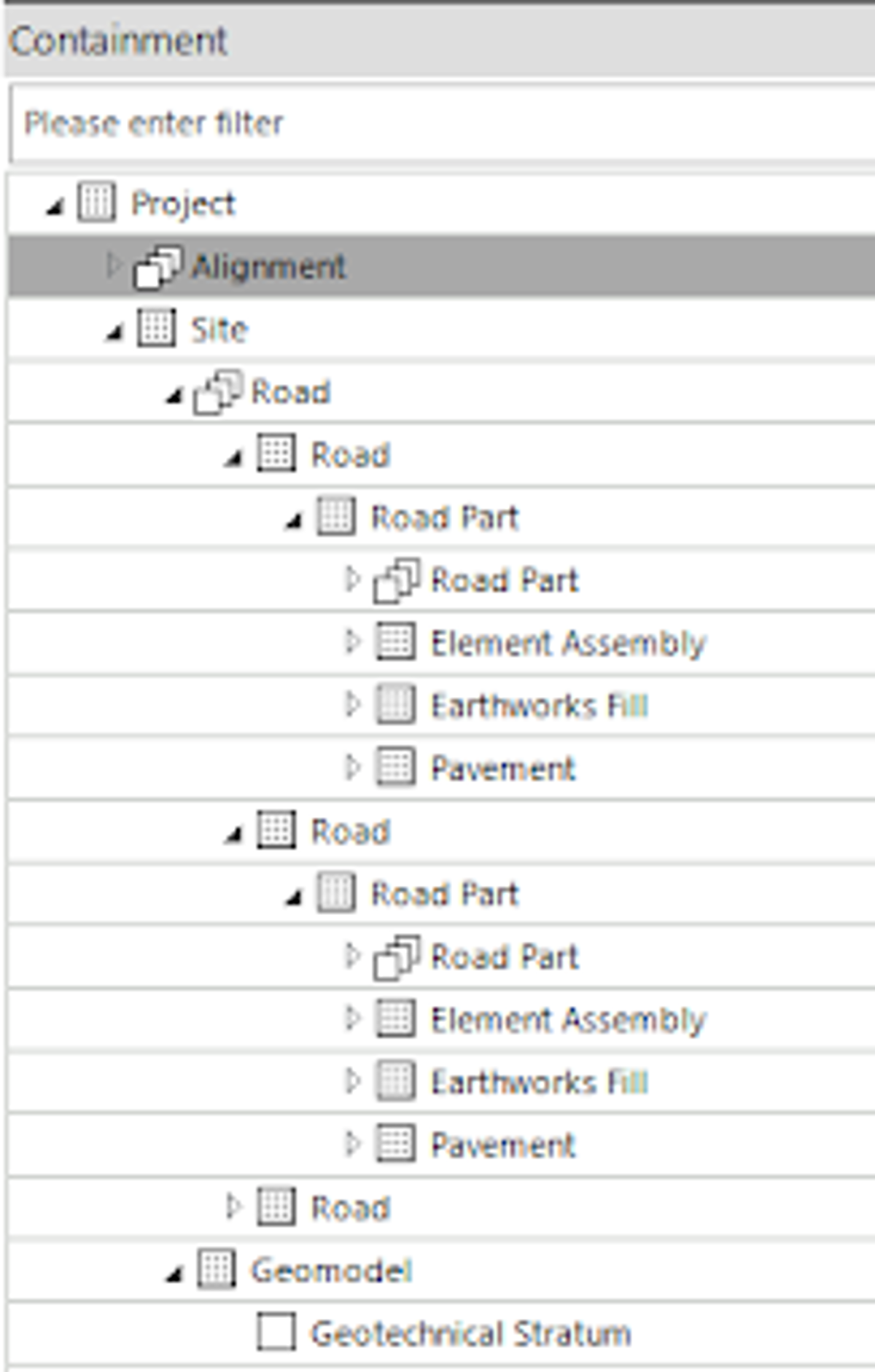

In IFC4.3 wurde das Containment-Modell zu einer Anlage mit Anlagenteilen verallgemeinert. Das alte Gebäude ist nun eine Art von Anlage, und ein Gebäudegeschoss ist im Wesentlichen ein Anlagenteil; andere Anlagen sind Straßen, Eisenbahnen, Brücken und Schiffsanlagen mit Straßenteilen, Brückenteilen usw.

Das neue Einschließungsmodell bietet keine neuen Funktionen, ist aber viel sauberer und intuitiver und nicht mehr auf zusätzliche Vereinbarungen über die Verwendung der Einschließung angewiesen.

Simplebim fully supports all new IFC4.3 facility and facility part objects.

Die neuen Objektklassen

IFC4.3 fügt auch eine Menge neuer Objektklassen und vordefinierter Typen hinzu. In diesem Punkt unterscheidet sich unsere Weltsicht von der von BuildingSmart.

Wir glauben, dass es nicht praktikabel und vielleicht sogar unmöglich ist, eine "Hierarchie der Dinge" für die Bauindustrie auf internationaler Ebene zu erstellen. Natürlich ist es wichtig zu wissen, wofür jedes Objekt steht, aber es gibt effizientere, flexiblere und robustere Wege, dieses Problem zu lösen.

Obwohl wir der Meinung sind, dass das Hinzufügen weiterer Objektklassen und vordefinierter Typen in IFC nicht die Lösung ist, unterstützt Simplebim alle neuen Objektklassen und vordefinierten Typen in IFC4.3 vollständig.

BIM-Datenverarbeitung und IFC4.3-Infra-Modelle

Simplebim hat bereits die Art und Weise revolutioniert, wie BIM-Daten zentralisiert und automatisiert für Gebäudemodelle verwaltet, standardisiert und angereichert werden können.

Die gute Nachricht ist, dass alles, was bei der BIM-Datenverwaltung für vertikale Strukturen funktioniert, auch für horizontale Strukturen gilt. Die Standardisierung der Datenstrukturen, die Bearbeitung der Platzierungen, die Klassifizierung von Objekten, die Messung und Berechnung von Mengen, die Definition von Standorten, die Ableitung neuer Eigenschaften und Objekte oder die Verbindung der Modelldaten mit externen Quellen und die Anreicherung der Modelle mit neuen Daten - all das funktioniert und wird sowohl für Gebäude- als auch für Infra-Modelle benötigt.

"Infra-Modelle haben einige Datenstrukturen, die sich von Gebäudemodellen unterscheiden. Dies bietet einige zusätzliche Möglichkeiten für die Datenverarbeitung, die wir in Simplebim voll ausschöpfen wollen."

Sakari Lehtinen

Hier sind einige der wichtigsten Datenverarbeitungsfunktionen, die Ihnen bereits zur Verfügung stehen und die wir weiter ausbauen wollen, um die Datenverarbeitung von Infra-Modellen in naher Zukunft besser zu unterstützen.

Standardisierung von Datenstrukturen

Eine der grundlegenden Aufgaben beim Umgang mit BIM-Daten besteht darin, die Datenstrukturen und Daten zu standardisieren. Simplebim verfügt bereits über leistungsfähige Werkzeuge für diese Aufgabe. Die gleichen Werkzeuge, die für Gebäudemodelle funktionieren, funktionieren auch für Infra-Modelle. Ob das nun bedeutet, dass Sie Ihre eigenen standardisierten Eigenschaftssätze zu den Objekten hinzufügen, Wertesätze normalisieren, den sogenannten "Modellbaum" bearbeiten oder Ihre eigenen Gruppierungen und Klassifizierungen erstellen.

Die Standardisierung von Modelldatenstrukturen und -daten ist eine grundlegende Operation für eine effiziente und automatisierte Datennutzung. Unabhängig davon, ob Sie Gebäude- oder Infra-Modelle verwenden. Sobald Sie die Daten standardisiert und normalisiert haben, können alle anderen Datenverarbeitungsvorgänge automatisiert werden.

IFC-Modelle zusammenführen

Genau wie bei IFC2x3-Modellen ist Simplebim in der Lage, mehrere IFC4.3-Modelle zusammenzuführen. Anders als bei vielen anderen offenen BIM-Tools bedeutet dies nicht, dass die Modelle einfach übereinander gelegt werden.

Simplebim führt alle Datenstrukturen der Modelle zusammen, so dass Sie das föderierte Modell anschließend als eine einzige Datei - oder mehrere - zurück nach IFC exportieren können. Beachten Sie, dass alle Simplebim's BIM-Datenverarbeitungsfunktionen sowohl für einzelne als auch für zusammengeführte Modelle funktionieren.

Bearbeiten von Objektplatzierungen

Das Verschieben von Objekten oder ganzen Modellen ist nützlich, besonders wenn man mit föderierten oder zusammengeführten Modellen arbeitet. Simplebim verfügt über eine Vielzahl von Werkzeugen, um dies zu tun. Die Bearbeitung von Platzierungen funktioniert für Gebäude- und Infra-Modelle auf die gleiche Weise. Die Objekte und Modelle können mit den neuen Platzierungen zurück nach IFC exportiert werden. Wenn IFC4.3 die neuen alignement-basierten Placements verwendet, werden die notwendigen Datenstrukturen im IFC-Export entsprechend aktualisiert und erstellt.

Demnächst verfügbar! Mit den Ausrichtungsdatenstrukturen von IFC4.3 wird eine neue Methode zur Beschreibung von Objektplatzierungen in IFC eingeführt. Dies bietet auch eine sehr bequeme Möglichkeit, die Platzierung von Objekten entlang und relativ zu den Ausrichtungen zu bearbeiten. So können Sie beispielsweise Objekte entlang der Ausrichtung verschieben oder ihre Position in Breitenrichtung relativ zur Ausrichtung ändern. Wie alles in Simplebim können alle Bearbeitungen, die Sie vornehmen, zurück nach IFC exportiert und in jeder IFC-unterstützenden Anwendung weiterverwendet werden.

Definieren von Standorten in Infra-Modellen

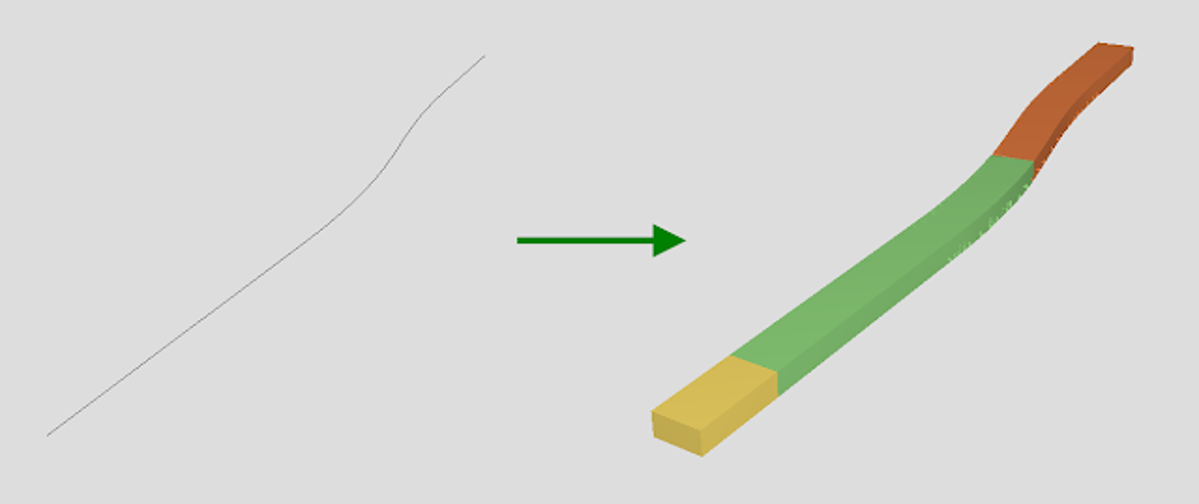

Ortsbezogene Mengen sind für Gebäude- und Infrastrukturprojekte ebenso wichtig. In Simplebim können Sie Standorte automatisch definieren, indem Sie sogenannte "Standortprismen" (volumetrische 3D-Objekte) verwenden. Dies funktioniert sowohl für Infra- als auch für IFC4.3-Modelle. Sobald Sie die Prismen definiert haben, können die Objekte der Gebäudeelemente entweder einfach automatisch ihrem Standort zugewiesen oder sogar an den Grenzen der Standortprismen geteilt werden. Für geteilte Objekte können Sie neue Mengen berechnen. Auf diese Weise erhalten Sie Mengen pro Standort, die natürlich

Klassifizierung von Objekten

Die Klassifizierung oder Gruppierung von Objekten und Daten ist eines der wichtigsten Dinge, die Sie für Ihre Daten tun können. Normalerweise kommen diese Klassifizierungen nicht von den Modellautoren; stattdessen müssen Sie in der Lage sein, sie selbst zu definieren und zuzuordnen.

Simplebim verfügt über sehr leistungsfähige manuelle und regelbasierte Möglichkeiten zur Klassifizierung von Bauelementen. Diese funktionieren bereits sowohl für Gebäude- als auch für Infra-Modelle. Das bedeutet, dass Sie nicht von den Klassifizierungen der Konstrukteure abhängig sind: Sie können eine beliebige Anzahl von neuen Klassifizierungen erstellen, die Ihren Anwendungsfällen für die Daten besser dienen.

Alle neuen IFC 4.3 Objektklassen und -eigenschaften stehen Ihnen für automatisierte und regelbasierte Klassifizierungen zur Verfügung.

Berechnen von Mengen

Simplebim verfügt über eine der fortschrittlichsten Mengenberechnungsmaschinen auf dem Markt. Einige der für Gebäudemodelle verfügbaren Mengen funktionieren auch für die Infra-Modelle. Wie immer sind die berechneten Mengen nicht in der Anwendung gefangen: Sie können zurück in IFC oder Datensätze exportiert und weiterverwendet werden.

Demnächst verfügbar! Darüber hinaus planen wir, in naher Zukunft einige infra-Modell-spezifische Größen zu entwickeln, die sich hauptsächlich auf Geländegrößen beziehen, wie z. B. Volumina, die auf Geländeoberflächen und -schichten basieren. Bleiben Sie dran für diese, und Sie können uns gerne eine Rückmeldung geben, welche Mengen Sie für Ihre Infrastrukturprojekte benötigen.

Ableitung von Eigenschaften und Objekten

Eine der einzigartigen und leistungsstarken Funktionen der BIM-Datenverarbeitung in Simplebim ist die Möglichkeit, neue Eigenschaften oder Objekte im Modell abzuleiten. Das Hinzufügen und Berechnen neuer Eigenschaften mit Hilfe von Formeln und das Ableiten ganz neuer Objekte mit eigener Geometrie auf der Grundlage der vorhandenen Objekte funktioniert sowohl für Gebäude- als auch für Infra-Modelle.

Verbinden von Objekten

Das Auffinden von Überschneidungen ist wahrscheinlich eine der am häufigsten genutzten BIM-Möglichkeiten. In Simplebim bedeutet die Proximity-Analyse, dass die Objekte der Gebäudeelemente und ihre Daten miteinander verbunden werden. Sobald sie verbunden sind, können Daten von einem Objekt zu einem anderen oder sogar von mehreren Objekten kopiert und abgeleitet werden. Dies kann innerhalb eines Gebäude- oder Infrastrukturmodells geschehen, aber seine volle Leistungsfähigkeit entfaltet sich, wenn Objekte miteinander verbunden werden und Daten über die Objekte aus verschiedenen Gebäude- oder Infrastrukturmodellen abgeleitet werden.

Verbinden mit anderen Datenquellen

Simplebim kann verwendet werden, um sogenannte "Datenschlüssel" zu den Daten zu erstellen. Werden diese auf Basis von standardisierten Daten erstellt, sind auch sie standardisiert und immer konsistent. So können Sie die Daten Ihres Infra-Modells automatisch mit beliebigen externen Datenquellen verbinden. Dabei kann es sich um Kosten- oder Zeitplaninformationen oder sogar um Daten handeln, die auf der Baustelle gesammelt wurden. Sobald Sie Ihre BIM-Daten mit anderen Datenquellen verbinden können, wird die Zahl der Anwendungsfälle für modellbasierte Daten explodieren.

Schlussfolgerungen

Simplebim ist bereit für die IFC 4.3. Es unterstützt vollständig die neuen Datenstrukturen der IFC 4.3.

Wir sind begeistert von diesem neuen Kapitel in der IFC-Reise. Und noch mehr freuen wir uns über die Möglichkeiten, die Simplebims BIM-Datenverarbeitungsfunktionen für Infra-Modell-Workflows bieten können.

Gebäude- und Infra-Modelle und ihre Daten sind unterschiedlich, aber alle Datenverarbeitungen, die Sie in Bauprojekten durchführen müssen, müssen Sie auch in Infra-Projekten durchführen. Im Grunde genommen funktionieren alle bestehenden Simplebim-Werkzeuge auch für Gebäude- und Infra-Modelle. Die neuen Datenstrukturen in der IFC4.3, wie z.B. die Ausrichtungen, eröffnen neue Möglichkeiten, die wir bald voll ausschöpfen werden.

***

Könnte Ihre Organisation von unserem IFC 4.3-Tool profitieren, um konsistente und qualitativ hochwertige Daten zur Unterstützung von Infrastrukturprojekten bereitzustellen?

Simplebim testen

Simplebim kostenfrei 15 Tage lang mit eigenen IFC-Modellen testen!
